Las cuchillas industriales son herramientas que se utilizan en diversas industrias, como la automoción, la aeroespacial y la construcción. Bauccor puede ayudarle y le ayudará en todo el proceso de diseño, desde la investigación y el diseño conceptual hasta el diseño y la elección del material y el acabado que necesite para su aplicación específica. No dude en ponerse en contacto con nosotros en cualquier fase del proceso de diseño.

A. Tipo de cuchilla:
Determine el tipo específico de cuchilla requerido en función de la aplicación de corte, como cuchillas rectas, circulares, curvas o con formas personalizadas.

B. Dimensiones de la hoja:
Defina las dimensiones requeridas de la cuchilla incluyendo longitud, anchura y grosor para asegurar un ajuste adecuado y la compatibilidad con su máquina o proceso de corte.

C. Configuración del filo de la cuchilla:
Especifique la geometría del filo, como recto, dentado, festoneado, de sierra, dentado o liso, en función del rendimiento de corte deseado y del material que se va a cortar.

D. Montaje de la hoja:
Defina las características de montaje de la cuchilla, como sujeción, atornillado o mecanismo de montaje específico, en función de su máquina o proceso de corte.

E. Material dela cuchilla:
Seleccione el material apropiado para la cuchilla basándose en el material de corte, dureza, resistencia al desgaste, entorno. Ofrecemos varios materiales como

F. Dureza del bisel:
Determine el nivel de dureza deseado de la cuchilla para garantizar que pueda soportar las fuerzas de corte y mantener su filo con el paso del tiempo.

G. Recubrimiento de la hoja y tratamiento de la superficie:
Considere la posibilidad de aplicar recubrimientos o tratamientos superficiales para mejorar el rendimiento de la cuchilla, reducir la fricción, aumentar la dureza y mejorar la resistencia a la corrosión.

H. Estabilidad y rigidezde la cuchilla:
Asegúrese de que el diseño de la cuchilla proporciona la estabilidad y rigidez adecuadas para minimizar la vibración, la desviación y la distorsión durante el proceso de corte.

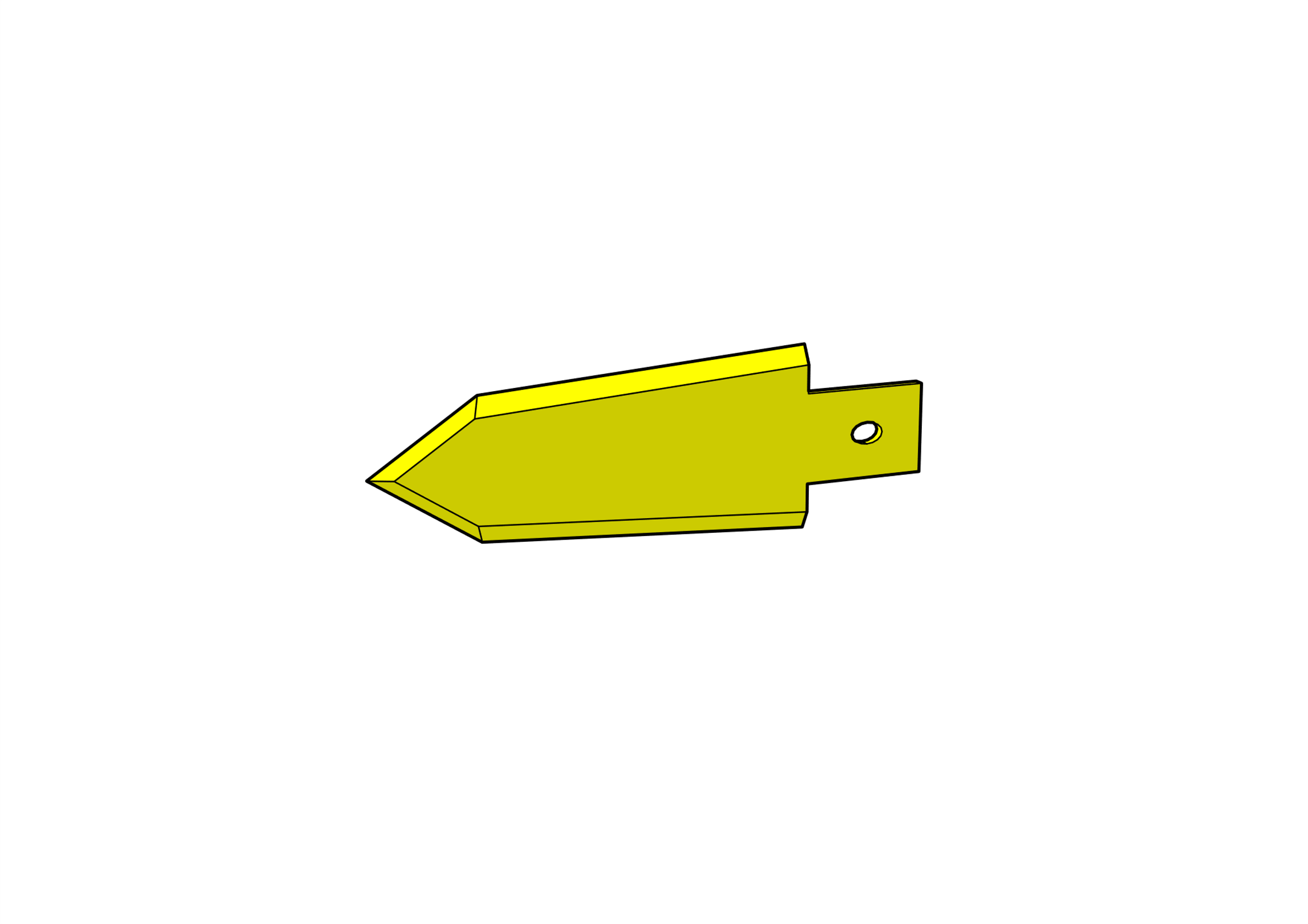

Tipo de cuchilla:

En Baucor ofrecemos cuatro tipos de cuchillas:

Configuración del filo de la cuchilla:
La parte más importante de la cuchilla es el filo. Para ello, ofrecemos varias configuraciones que incluyen formas simples y complejas.

Montaje de la cuchilla:

Después de elegir la forma de la cuchilla, puede definir cómo se monta en su máquina.

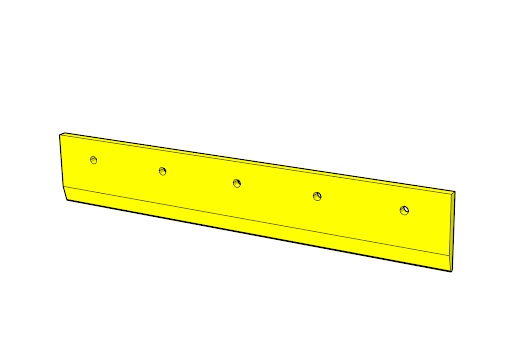

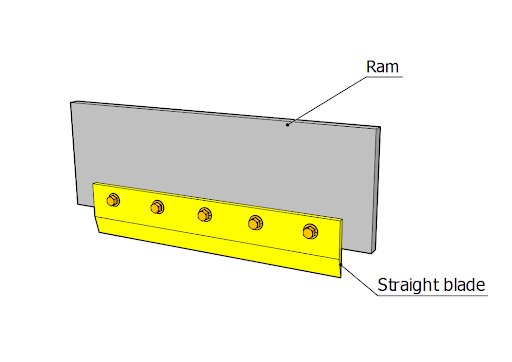

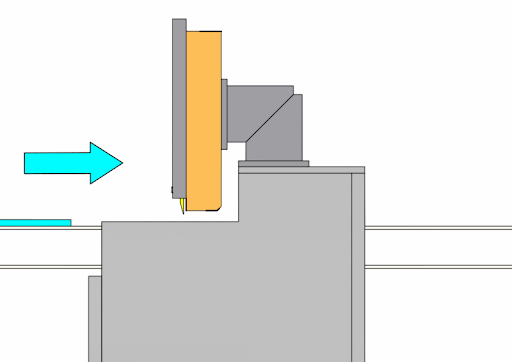

Nuestras cuchillas rectas pueden montarse en máquinas con la ayuda de caras de acoplamiento.

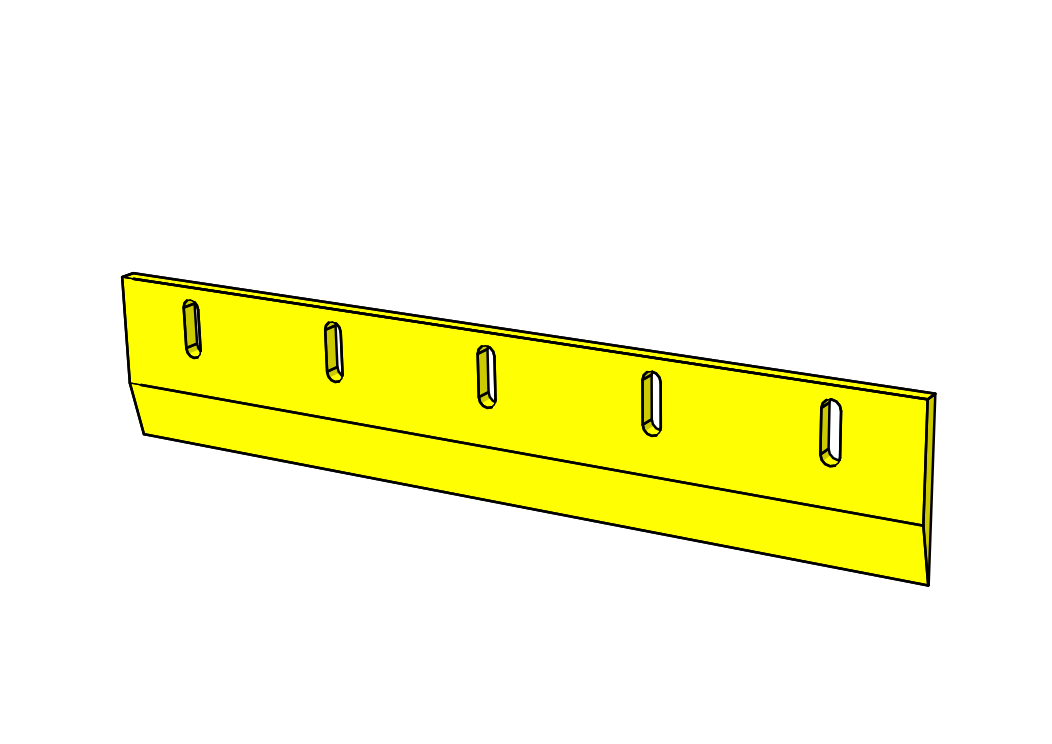

Dependiendo de la fuerza de corte, la hoja puede necesitar más agujeros para transmitir la fuerza del cilindro. Los agujeros pueden ser pasantes, avellanados o avellanados.

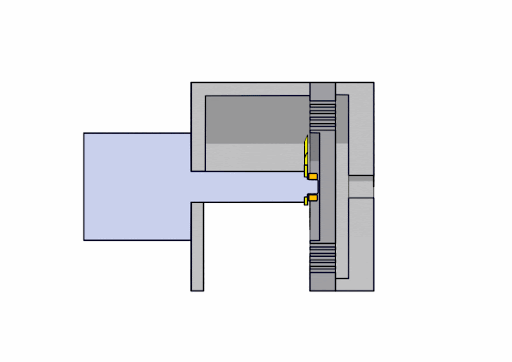

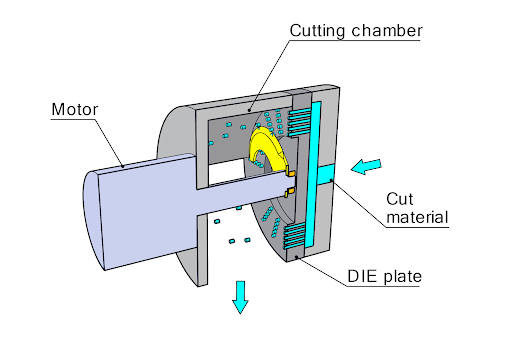

Nuestras cuchillas circulares tienen un orificio central para alinear la cuchilla con el eje de rotación y un chavetero o un orificio para transmitir el par de rotación al disco. Dependiendo de la fuerza de corte, el disco puede necesitar más agujeros para transmitir la fuerza del motor. Los agujeros pueden ser pasantes, avellanados o avellanados.

A continuación, el disco se sujeta mediante un sistema de sujeción, como una tuerca.

3. Validar el diseño:

Antes de proceder a la producción, es crucial validar el diseño mediante métodos de análisis numérico como el análisis de elementos finitos (FEA) o la creación de prototipos. Puede utilizar métodos de creación rápida de prototipos, como la impresión en 3D, para obtener una evaluación práctica de la funcionalidad, ergonomía y ajuste del diseño en la máquina en la que se va a utilizar. Si es necesario, modifique el diseño en función de los resultados del análisis o el prototipo.

El diseño de una pala industrial es un proceso complejo que exige un profundo conocimiento de los requisitos de la pala, la utilización de herramientas de diseño avanzadas y la atención a los detalles. Siguiendo los pasos indicados anteriormente, los diseñadores pueden crear un diseño de pala industrial que optimice la funcionalidad y el rendimiento.
