Fresas Tipo Piruleta: Innovación en Diseños Especializados

FRESAS BAUCOR: LA COMBINACIÓN PERFECTA DE FUERZA Y PRECISIÓN

¡DISEÑADAS PARA SOBRESALIR!

FRESAS LOLLIPOP

¿Qué son los cortadores de piruletas? ¿Cómo funcionan?

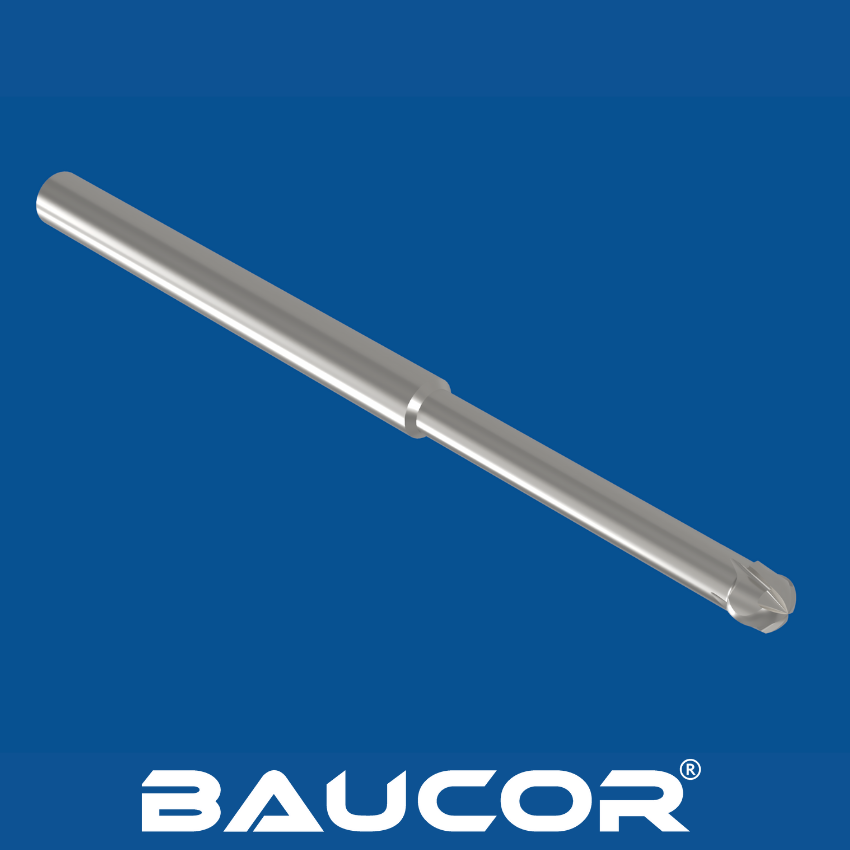

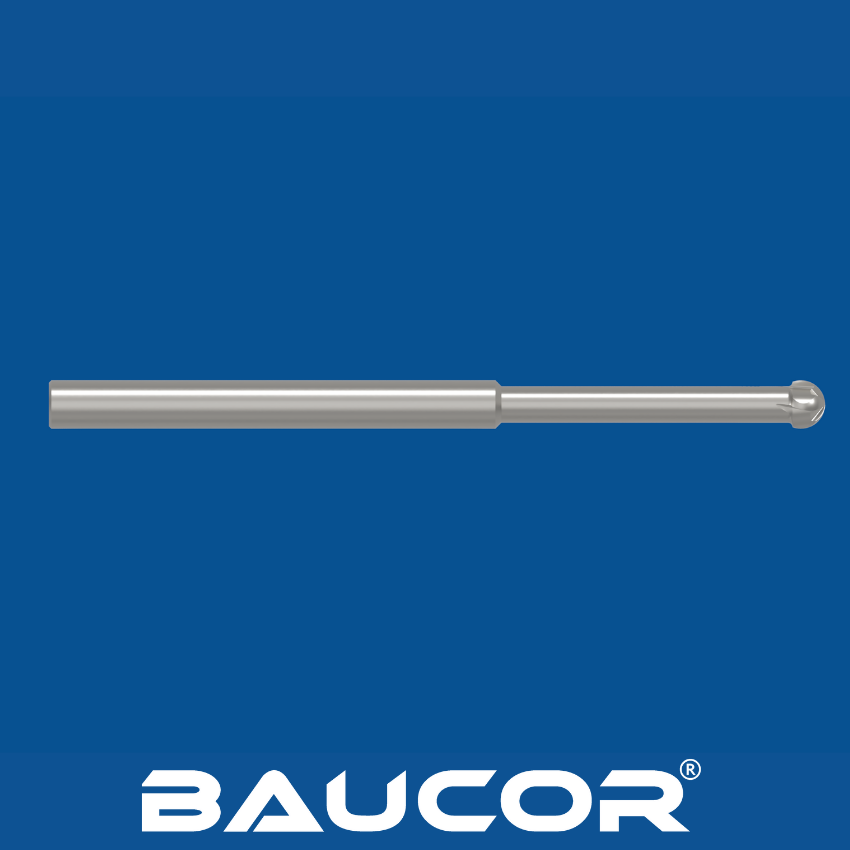

¿Qué es una fresa de paleta?

Las fresas de paleta, también conocidas como fresas de mango o fresas de punta esférica con cuello, son herramientas de corte especializadas que se utilizan para diversas tareas de mecanizado. Se caracterizan por:

  • Punta de corte esférica: Un extremo de corte en forma de bola que permite un contorneado y destalonado suaves.
  • Cuello de diámetro reducido: Una sección de mango más estrecha por encima de la bola proporciona espacio libre para llegar a espacios reducidos o para realizar destalonados.

¿Cómo funcionan los cortadores Lollipop?

  • Socavado: El cuello reducido permite a la fresa mecanizar por debajo de salientes o crear ranuras con bases más anchas que las partes superiores.
  • Fresado de perfiles: La punta esférica permite crear superficies curvas, esquinas redondeadas y contornos complejos.
  • Acabado: Las fresas Lollipop pueden utilizarse en pasadas de acabado para conseguir superficies lisas en piezas esculpidas o contorneadas.

¿Cómo se fabrican los cortadores de piruletas?

Principales procesos de fabricación

  1. Selección de materias primas: El proceso comienza con la elección del material adecuado. Los aceros rápidos (HSS) y el carburo de tungsteno son opciones comunes en función de la vida útil deseada de la herramienta, los materiales de la pieza de trabajo y el volumen de producción.
  2. Formación de la pieza en bruto: El material en bruto se corta y se le da la forma cilíndrica de la fresa.
  3. Rectificado de la punta esférica: Las rectificadoras CNC especializadas crean el perfil esférico de la punta de corte. Esto requiere una gran precisión para obtener una geometría exacta.
  4. Rectificado del cuello: El cuello de diámetro reducido se forma con precisión mediante rectificado CNC. Mantener el perfil correcto del cuello es fundamental para la funcionalidad de la fresa.
  5. Rectificado del canal: Los canales se fresan en la fresa para proporcionar filos de corte y facilitar la evacuación de la viruta.
  6. Tratamiento térmico: Los procesos de tratamiento térmico, como el temple y el revenido, optimizan la dureza y la resistencia al desgaste del material.
  7. Afilado: Los filos de corte se afilan para obtener la máxima nitidez.
  8. Recubrimiento (opcional): Pueden aplicarse recubrimientos como TiN o TiAlN para aumentar aún más la resistencia al desgaste y la vida útil de la herramienta.
  9. Inspección de calidad: Los rigurosos controles garantizan la precisión dimensional, el acabado superficial y la integridad general de la herramienta.

Experiencia en fabricación de Baucor

Baucor utiliza equipos avanzados y mano de obra cualificada para producir cortadores de piruletas excepcionales:

  • Rectificado CNC de precisión: Las máquinas más modernas garantizan perfiles de bola precisos, transiciones de cuello suaves y geometría consistente.
  • Conocimiento de los materiales: Asesoramos sobre la elección del material ideal para sus aplicaciones específicas.
  • Estricto control de calidad: Baucor mantiene estrictas normas de calidad durante todo el proceso de fabricación.

OBTENGA UNA COTIZACIÓN

¿En qué tamaños fabrica Baucor los cortadores de piruletas?

Tamaños de cuchillas para piruletas: La gama de Baucor para sus necesidades de rebajado

Tamaños estándar

Baucor ofrece una amplia gama de cortadores de piruleta para adaptarse a las aplicaciones industriales más comunes. He aquí un desglose de los tamaños típicos:

Métrico

  • Diámetro de la bola: 5mm a 25mm (incrementos comunes)
  • Diámetro del cuello: de 3 mm a 20 mm (incrementos comunes)
  • Longitud del cuello: de 5 mm a 50 mm (incrementos habituales)
  • Longitud total: de 30 mm a 100 mm (incrementos habituales)

Imperial

  • Diámetro de la bola: 1/4" a 1" (incrementos fraccionales comunes)
  • Diámetro del cuello: 1/8" a 3/4" (incrementos fraccionales comunes)
  • Longitud del cuello: 1/8" a 2" (incrementos fraccionales comunes)
  • Longitud total: 1" a 4" (incrementos fraccionarios comunes)

Factores que afectan a la selección del tamaño

  • Dimensiones de la muesca: La profundidad y anchura de la entalladura que necesita crear.
  • Espacio de mecanizado: El espacio libre disponible dentro de su pieza de trabajo o fijación.
  • Rigidez de mecanizado: Las fresas más grandes pueden requerir máquinas más robustas o parámetros de corte reducidos.

Baucor: Su socio para un destalonado preciso

Baucor es consciente de la importancia de seleccionar el tamaño adecuado de la fresa de paleta. Le ofrecemos:

  • Gran variedad de tamaños: Asegurando que usted encuentre el ajuste perfecto para sus necesidades.
  • Personalización: Baucor puede fabricar cortadores a medida para tamaños no estándar o requisitos de socavado únicos.
  • Asesoramiento técnico: Le ayudamos a elegir el tamaño de fresa ideal para su tarea de mecanizado específica.

Baucor puede fabricar fresas para satisfacer una amplia gama de aplicaciones de fresado, desde tareas de fresado de uso general hasta la creación de perfiles intrincados y formas 3D complejas.

Las fresas de mango están disponibles en una gran variedad de tipos, como fresas cuadradas para crear esquinas afiladas, fresas de punta esférica para un contorneado suave y fresas de desbaste para una rápida eliminación de material. Adecuadas para materiales como metales, plásticos y materiales compuestos, Baucor puede fabricar fresas de mango en tamaños y configuraciones altamente especializados adaptados a sus requisitos específicos. Póngase en contacto con nosotros para obtener información detallada sobre dimensiones y opciones de personalización que se adapten perfectamente a sus necesidades de fresado.

¿Qué materiales se utilizan para fabricar los cortadores de piruletas?

Elegir el material adecuado a sus necesidades

En la selección del material óptimo para una cortadora de piruletas influyen varios factores:

  • Material de la pieza: La dureza y abrasividad del material a mecanizar.
  • Parámetros de mecanizado: Las velocidades de corte y los avances influyen en el desgaste de la herramienta.
  • Volumen de producción: Determina la importancia de la vida útil de la herramienta y la rentabilidad.
  • Geometría del destalonado: Las formas complejas o los espacios reducidos pueden requerir materiales más resistentes.

Materiales más utilizados

Aceros de alta velocidad (HSS):

  • Tipos: M2, M7, T15 son populares en la fabricación de cortadores de piruleta.
  • Ventajas: Buena tenacidad, resistencia al desgaste y precio asequible. Ideal para el mecanizado de uso general en diversos materiales.
  • Limitaciones: Menos adecuadas para materiales muy duros o abrasivos, donde la vida de la herramienta puede ser limitada.

Aceros rápidos al cobalto:

  • Ejemplos: Incluyen calidades como M35 y M42, que contienen adiciones de cobalto.
  • Ventajas: Mayor resistencia al calor y dureza en comparación con el HSS estándar. Más adecuados para el mecanizado de materiales más duros a velocidades más altas.
  • Limitaciones: Mayor coste que el HSS normal.

Carburo de Tungsteno:

  • Calidades: Varias calidades de carburo con diferentes propiedades. Los cortadores de asiento de llave suelen utilizar calidades más duras y menos quebradizas para resistir los golpes.
  • Ventajas: Dureza excepcional, resistencia al desgaste y rendimiento a altas temperaturas. Ideal para cortar materiales muy duros, mecanizado a alta velocidad y aplicaciones exigentes.
  • Limitaciones: Coste más elevado y puede ser más quebradizo que el HSS, por lo que requiere una manipulación cuidadosa para evitar el astillado.

Metal en polvo (PM):

Tipos: PM-HSS y PM-T15 ofrecen ventajas sobre los aceros para herramientas producidos tradicionalmente.

Ventajas: Estructura de grano más fino para mejorar la tenacidad, la resistencia al desgaste y la rectificabilidad.

Limitaciones: Coste relativamente más elevado en comparación con el HSS convencional.

  • Materiales especiales:
  • Cerámica: Utilizados en casos muy específicos por su extrema dureza y resistencia al calor, pero poco comunes debido a su coste y fragilidad.
  • Diamante policristalino (PCD): Utilizado ocasionalmente como plaquitas soldadas para el mecanizado de materiales muy abrasivos, pero generalmente menos común en fresas de paleta.

¿Qué recubrimientos mejoran los cortadores de piruletas?

Ventajas de los recubrimientos

Los recubrimientos ofrecen varias ventajas a las cortadoras de piruletas:

  • Reducción de la fricción y el calor: Minimización de la acumulación de calor y prolongación de la vida útil de la herramienta, especialmente en aplicaciones exigentes.
  • Mayor resistencia al desgaste: Creando una capa dura y protectora en la fresa que resiste la abrasión.
  • Evacuación de virutas mejorada: Ciertos recubrimientos reducen la adherencia de la viruta, evitando el atasco y mejorando el destalonado.
  • Rendimiento optimizado en materiales específicos: Adaptación de los recubrimientos a materiales como el aluminio o aleaciones de alta resistencia.

Opciones comunes de recubrimiento

  • TiN (nitruro de titanio): Recubrimiento versátil de color dorado que ofrece buena dureza y resistencia al desgaste de uso general.
  • TiCN (Carbonitruro de titanio): Una alternativa más dura y suave al TiN, que mejora la resistencia al desgaste y el flujo de virutas.
  • TiAlN (nitruro de titanio y aluminio): Excelente para aplicaciones exigentes debido a su alta estabilidad térmica. Adecuado para velocidades de corte más altas y materiales más duros.
  • AlTiN (Nitruro de Aluminio y Titanio): Similar al TiAlN con aún mayor dureza y resistencia a la oxidación, ideal para el mecanizado de materiales muy duros.
  • CrN (Nitruro de Cromo): Ofrece buena resistencia al desgaste y lubricidad, especialmente útil en aplicaciones en las que la adherencia es un problema.
  • Carbono tipo diamante (DLC): Proporciona una dureza extrema y una fricción muy baja, se utiliza para aplicaciones especializadas con materiales muy abrasivos.
  • Recubrimientos multicapa: La combinación de diferentes recubrimientos en capas puede adaptar aún más las características de rendimiento a necesidades específicas.

Experiencia de Baucor en revestimientos

Nuestro equipo puede asesorarle sobre la mejor solución de recubrimiento para sus cortadoras de piruletas en función de:

  • Material de la pieza: Los materiales que está mecanizando juegan un papel importante en la selección del recubrimiento.
  • Preparación del mecanizado: Las condiciones de mecanizado en seco o en húmedo pueden influir en el revestimiento ideal.
  • Mejoras deseadas: Ya sea priorizar la vida útil de la herramienta, el acabado superficial en el destalonado o la velocidad de corte.

OBTENGA UNA COTIZACIÓN

¿Dónde se utilizan los cortadores de piruletas?

Aplicaciones de las fresas Lollipop en fabricación y mecanizado

Las fresas Lollipop, con su perfil especializado de punta esférica y destalonado, son esenciales en diversos procesos de fabricación que requieren destalonado, perfilado y mecanizado de precisión.

Principales áreas de uso

  • Fabricación de moldes y matrices: Creación de moldes y matrices complejos con socavados, patrones intrincados y superficies curvas.
  • Industria aeroespacial: Mecanizado de componentes aeroespaciales con superficies contorneadas, cavidades y que requieren tolerancias estrechas.
  • Fabricación médica: Producción de dispositivos e implantes médicos pequeños y precisos que a menudo presentan muescas o geometrías complejas.
  • Fabricación general: Diversas aplicaciones en sectores en los que los componentes pueden requerir muescas, perfiles, ranuras o superficies esculpidas. Algunos ejemplos son
  • Piezas de automoción
  • Herramientas y accesorios
  • Productos de consumo

Casos de uso específicos de las fresas Lollipop

  • Creación de ranuras internas con bases más anchas: Subcorte para ranuras de juntas tóricas, retención de anillos de retención u otras características funcionales.
  • Fresado de perfiles: Mecanizado de esquinas redondeadas, superficies curvas y contornos complejos.
  • Escultura 3D: Esculpir formas y patrones en 3D en moldes o matrices.
  • Pasadas de acabado: Conseguir superficies lisas en piezas contorneadas o socavadas.

¿Qué industrias utilizan los cortadores de piruletas?

Las fresas Lollipop son indispensables en industrias donde la precisión, el destalonado, el perfilado complejo y el mecanizado eficaz son primordiales. He aquí un panorama completo:

Fabricación de moldes y matrices:

  • Creación de moldes complejos para plásticos, metales y materiales compuestos.
  • Funciones de socavado para la liberación de piezas, encajes a presión y otros elementos funcionales.
  • Mecanizado de contornos 3D complejos y superficies esculpidas.

Fabricación aeroespacial:

  • Producción de componentes estructurales, piezas de motores y ensamblajes con superficies contorneadas.
  • Mecanizado de rebajes y cavidades con tolerancias estrechas.
  • Trabajo con aleaciones de alta resistencia y materiales exigentes.

Fabricación de dispositivos médicos:

  • Creación de componentes pequeños y precisos para implantes, instrumentos quirúrgicos y otros dispositivos médicos.
  • Recorte de geometrías complejas o características funcionales.
  • Mecanizado de materiales biocompatibles.

Fabricación de automóviles:

Producción de componentes que requieren rebajes, ranuras o perfiles complejos.

Mecanizado de diversos aceros, aleaciones y, potencialmente, materiales compuestos.

  • Fabricación general: Una amplia gama de aplicaciones en las que los componentes requieren destalonado, perfilado, características redondeadas o superficies esculpidas. Algunos ejemplos son
  • Productos de consumo
  • Equipos industriales
  • Herramientas y accesorios

Por qué se prefieren las fresas Lollipop

  • Capacidad de destalonado: La ventaja clave para crear características que no son posibles con las fresas estándar.
  • Fresado de perfiles: Mecanizado de superficies curvas, esquinas redondeadas y contornos complejos.
  • Versatilidad: Trabajo con una amplia gama de materiales, desde aceros hasta plásticos.

Baucor: Su socio en el mecanizado de precisión

Nuestra experiencia se extiende al suministro de soluciones de fresa de paleta adaptadas a las exigentes necesidades de diversas industrias. Ofrecemos:

  • Experiencia en materiales: Cortadores optimizados para diversos materiales de piezas de trabajo, garantizando el rendimiento.
  • Personalización: Soluciones a medida para requisitos únicos y aplicaciones especializadas.
  • Conocimiento del sector: Le ayudamos a seleccionar la fresa adecuada para optimizar sus procesos de fabricación.

¿Qué máquinas utilizan cortadores de piruletas?

Las fresas Lollipop son herramientas versátiles que pueden utilizarse en diversos tipos de máquinas, ofreciendo flexibilidad para diferentes entornos de producción:

  • Fresadoras CNC:
  • Fresadoras de 3 ejes: Ideales para tareas básicas de destalonado y perfilado.
  • Fresadoras de 4 y 5 ejes: Permiten realizar contorneados 3D complejos, destalonar en espacios reducidos y mecanizar desde múltiples ángulos.
  • Centros de mecanizado CNC: Proporcionan automatización, precisión y la capacidad de realizar fresado, taladrado y otras operaciones en una sola configuración. Muy adecuados para piezas complejas.
  • Tornos con herramientas motorizadas (menos comunes): Algunos centros de torneado tienen husillos con herramientas giratorias que pueden utilizar fresas de paleta para operaciones limitadas de fresado, destalonado y perfilado.

Factores en la selección de la máquina

La máquina ideal para su cortador de piruleta depende de factores como:

  • Tamaño y geometría de la pieza de trabajo: El tamaño y la forma de la pieza de trabajo determinarán el tamaño y la capacidad de la máquina.
  • Complejidad del corte: Los destalonados simples pueden requerir sólo capacidades de 3 ejes, mientras que los destalonados 3D complejos a menudo necesitan máquinas de 4 o 5 ejes.
  • Volumen de producción: La producción de gran volumen suele favorecer a los centros de mecanizado CNC por su velocidad, automatización y eficacia.
  • Requisitos de precisión: Para tolerancias muy ajustadas, pueden ser necesarios centros de mecanizado CNC de 5 ejes.
  • Presupuesto y equipamiento existente: El coste de los equipos y el inventario de máquinas existente influirán en su elección.

Baucor: Fresas Lollipop para su instalación de mecanizado

El equipo de Baucor puede ayudarle a elegir las fresas de paleta adecuadas para sus máquinas y aplicaciones específicas. Tenemos en cuenta:

  • Tamaño y conicidad del mango de la fresa: Garantizar el ajuste y la rigidez adecuados en el portaherramientas de su máquina.
  • Potencia de la máquina y velocidad del husillo: Adaptación de las capacidades de la fresa a las características de rendimiento de su máquina.

¿Qué soporte de diseño e ingeniería proporciona Baucor para las cortadoras Lollipop?

Más allá de la herramienta de corte: Soporte de diseño e ingeniería de Baucor

Como especialista líder mundial en cortadoras de piruletas, Baucor sabe que para lograr resultados óptimos se necesita algo más que una herramienta de primera calidad. Ofrecemos un completo soporte de diseño e ingeniería, que incluye:

  • Análisis exhaustivo de las necesidades: Nuestros ingenieros trabajan con usted para comprender sus retos de mecanizado específicos, los materiales de la pieza de trabajo, los requisitos de destalonado y los resultados deseados.
  • Consulta sobre materiales y recubrimientos: Le guiamos en la selección del material de la fresa ideal (HSS, metal duro, etc.) y el recubrimiento para su aplicación, garantizando un rendimiento y una vida útil óptimos.
  • Optimización de la geometría: Baucor le ayuda a determinar el diámetro correcto de la bola, las dimensiones del cuello, el diseño de la ranura y el perfil de la fresa para garantizar la creación correcta de la entalladura, la holgura de la viruta y evitar la rotura o la desviación de la herramienta.
  • Recomendaciones sobre parámetros de mecanizado: Proporcionamos asesoramiento sobre velocidades de corte, avances y profundidades de corte adaptados a su configuración específica, selección de fresa y material de la pieza de trabajo.
  • Colaboración en portapiezas y utillajes: Baucor puede colaborar con usted en el diseño de útiles personalizados o sugerirle cómo optimizar el portapiezas para lograr un destalonado y un perfilado eficientes y precisos.
  • Resolución de problemas y mejora continua: Nuestros ingenieros analizan sus métodos actuales para identificar cuellos de botella, sugerir mejoras en las herramientas o solucionar problemas como rebabas o desgaste excesivo de las herramientas.
  • Diseño de fresas a medida: Para requisitos muy especializados, los ingenieros de Baucor pueden diseñar y fabricar fresas de paleta totalmente a medida para resolver retos únicos.

Baucor: Sus especialistas en destalonado y perfilado

Al asociarse con Baucor, tendrá acceso a:

  • Décadas de experiencia en mecanizado: Nuestro profundo conocimiento de las herramientas de corte y sus aplicaciones se traduce en soluciones prácticas para usted.
  • Enfoque orientado a la aplicación: Nos centramos en los resultados que necesita, ya sea una mayor vida útil de la herramienta, una producción más rápida, una mejora de la calidad de corte o capacidades de perfilado más complejas.
  • Diseño colaborativo: Baucor colabora estrechamente con usted para desarrollar las soluciones de fresa de paleta ideales para sus necesidades específicas.

SOPORTE DE INGENIERÍA INIGUALABLE

Su solución, su escala

Ya sea que necesite un solo prototipo o una producción a gran escala, los ingenieros de BAUCOR están listos para colaborar con usted. Contáctenos para analizar cómo podemos darle vida a su concepto.

Soluciones a medida para los clientes de BAUCOR

BAUCOR se especializa en brindar soluciones de fabricación e ingeniería únicas diseñadas para satisfacer las necesidades específicas de cada cliente. Nuestra experiencia abarca una amplia gama de industrias y aplicaciones.

¿Cuáles son las guías de diseño de los cortadores de piruletas?

Principios de diseño para un cortador de piruletas eficaz

  • Diámetro de la bola: Determina el tamaño del socavado o perfil contorneado. Debe coincidir con las dimensiones deseadas.
  • Diámetro del cuello: Menor que el diámetro de la bola para proporcionar espacio libre. Fundamental para destalonar elementos con cuellos más pequeños que las bases.
  • Longitud del cuello: Debe ser suficiente para alcanzar la profundidad de destalonado. Los cuellos más largos pueden requerir parámetros de mecanizado reducidos para evitar la desviación.
  • Número de canales: Influye en la carga de viruta y la suavidad de corte. Un mayor número de canales suele ser mejor para materiales más duros, pero afecta al diámetro de cuello disponible.

Geometría de los dientes:

  • Ángulos de ataque: A menudo se utilizan ángulos de desprendimiento neutros o ligeramente positivos, optimizados para los materiales de la pieza de trabajo.
  • Ángulos de desahogo: Proporcionan holgura y evitan el rozamiento.
  • Ángulo de hélice: Influye en la evacuación de la viruta y en la acción de corte.
  • Chaflanes y radios de esquina: Pueden ayudar a reducir las concentraciones de tensiones y mejorar la vida útil de la herramienta.
  • Diseño del mango: Garantiza el ajuste y la rigidez adecuados en el portaherramientas. Los tipos más comunes son los mangos rectos y los mangos Weldon.

Factores de diseño influidos por la aplicación

  • Material de la pieza: Los materiales más duros requieren una geometría de dientes más robusta, materiales de corte más resistentes (como el metal duro) y, potencialmente, diferentes recubrimientos.
  • Dimensiones de la entalladura: La profundidad, anchura y forma de la entalladura determinan el tamaño necesario de la fresa, las dimensiones del cuello y los parámetros de mecanizado.
  • Requisitos de tolerancia: Las tolerancias estrictas requieren una cuidadosa atención a la geometría de la fresa, la rigidez de la máquina y los parámetros de mecanizado.
  • Volumen de producción: Influye en la elección de materiales y recubrimientos para optimizar la vida útil de la herramienta y la rentabilidad dentro de su configuración de producción específica.

Baucor: Su recurso para el diseño de cuchillas Lollipop

Los ingenieros de Baucor aprovechan su experiencia en diseño para crear fresas de paleta optimizadas para aplicaciones específicas. Consideramos:

  • Consulta en profundidad: Comprensión de sus necesidades y retos específicos de mecanizado.
  • FEA (Análisis de elementos finitos): Se puede utilizar para simular las tensiones del cortador y optimizar el diseño para aplicaciones exigentes.
  • Selección de materiales y recubrimientos: Adaptación de la fresa a la pieza y al entorno de mecanizado.
