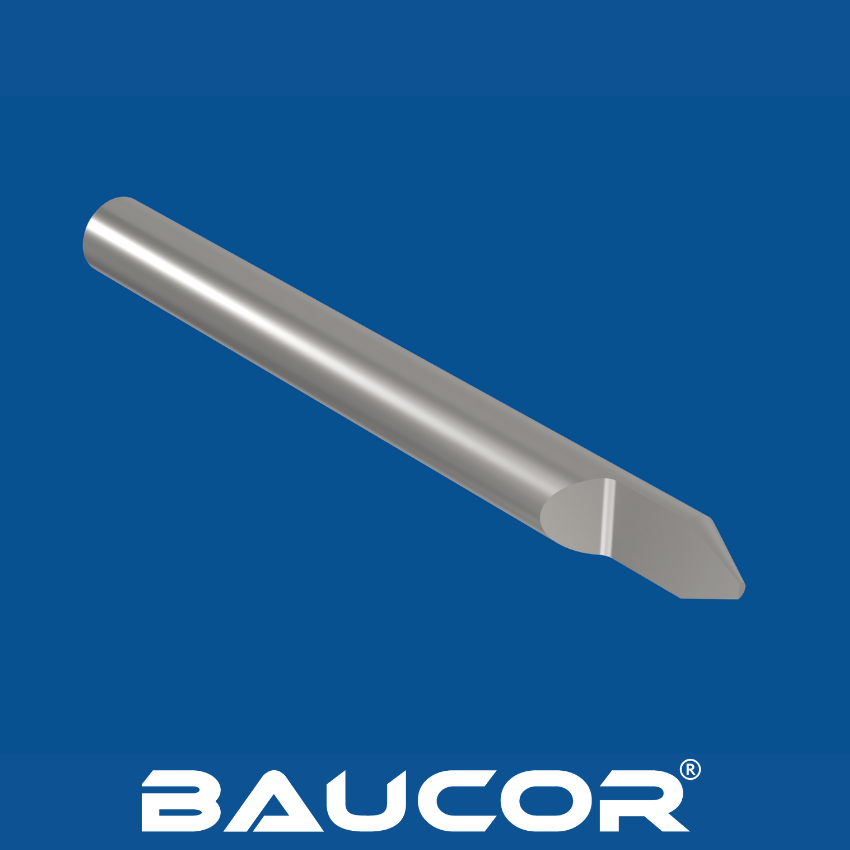

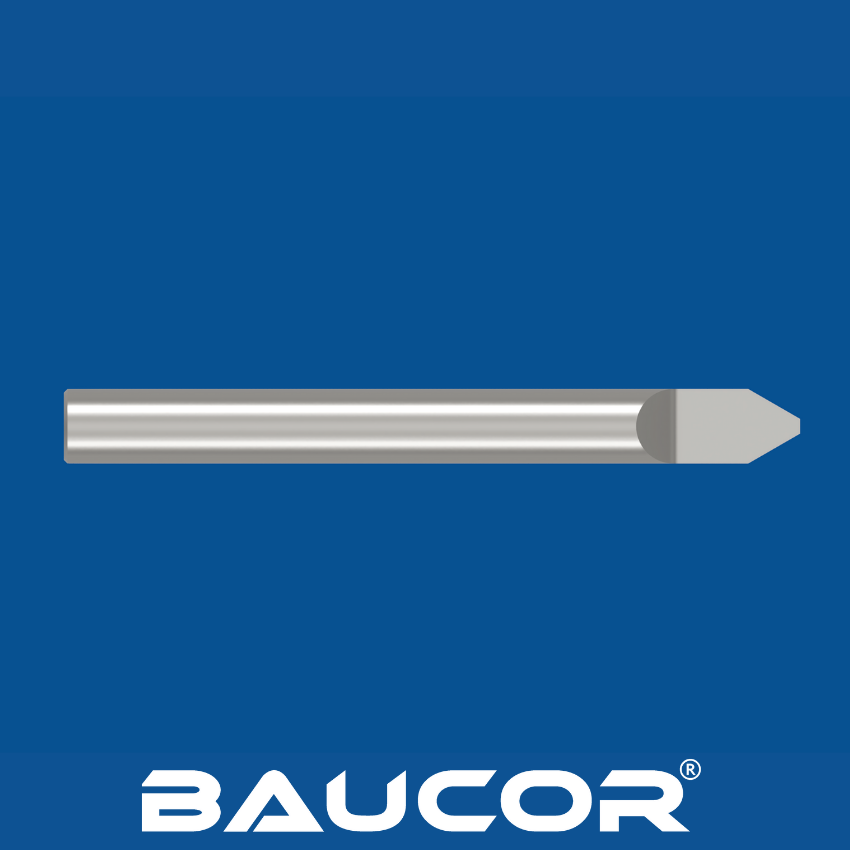

Cortador de Grabado con Punta: Precisión en Cada Grabado

PRECISIÓN EN CADA CORTE CON LAS FRESAS BAUCOR

DISEÑADAS PARA LA EXCELENCIA

¿Qué es un cortador de grabado con punta? ¿Cómo funciona?

Una fresa de grabado con punta es una herramienta especializada diseñada para trabajos de grabado de precisión. Se diferencia de una fresa de grabado estándar porque tiene una pequeña sección plana en la punta. Esto ofrece varias ventajas:

  • Mayor durabilidad: la punta plana hace que la fresa sea menos propensa a romperse, especialmente cuando se trabaja con materiales más duros.
  • Control mejorado: la sección plana proporciona un punto de contacto ligeramente más ancho para una mayor estabilidad durante el grabado fino.
  • Ranuras en V limpias: las fresas con punta son perfectas para crear ranuras en forma de V con un fondo nítido y plano.

¿Cómo funciona una fresa de grabado con punta?

Una fresa de grabado con punta funciona de manera similar a una fresa de grabado estándar con algunas diferencias clave:

  1. Montaje: se asegura en una máquina CNC, herramienta rotativa o herramienta de grabado especializada.
  2. Eliminación de material: gira y elimina material (metal, plástico, madera, etc.) a lo largo de su trayectoria.
  3. Diferencia: La punta plana crea un perfil de línea único, especialmente notable en ranuras en V.

¿Cómo se fabrican las fresas de redondeo de esquinas traseras?

¿Cómo se fabrican las fresas de grabado con punta?

Las fresas de grabado con punta suelen empezar como piezas brutas de fresas de grabado estándar fabricadas con materiales como el carburo o el acero rápido. Este es el proceso general de fabricación:

Formación de la pieza en bruto:

  • Fresas de carburo: Las barras de metal duro se rectifican y se les da la forma geométrica deseada con el ángulo deseado en la punta.
  • Fresas de acero rápido (HSS): Las piezas en bruto de HSS se moldean y afilan para darles la forma de fresa de grabado.

Rectificado: La punta afilada de la fresa se rectifica cuidadosamente para crear una sección plana muy pequeña y precisa en la punta. Para ello se utilizan muelas abrasivas especializadas y maquinaria de precisión.

Control de calidad: El cortador de punta se somete a inspección para asegurar:

  • La sección plana tiene el tamaño y la forma correctos.
  • La geometría general de la fresa es exacta.
  • No se han producido daños durante el proceso de rectificado.

Recubrimiento (opcional): Algunas fresas reciben un recubrimiento (como TiN o AlTiN) para aumentar la resistencia al desgaste y la vida útil de la herramienta.

Notas importantes

  • El proceso exacto de fabricación puede variar ligeramente según el fabricante y el diseño específico de la fresa.
  • El rectificado de precisión es fundamental para crear una punta plana bien definida y del tamaño correcto.

OBTENGA UNA COTIZACIÓN

¿En qué tamaños fabrica Baucor la fresa de grabado con punta?

Tamaños generales:

Aunque los tamaños varían según el fabricante, a continuación se muestra una gama común que puede encontrar:

  • Diámetro del mango: 1/8" (3 mm) y 1/4" (6 mm) son los más comunes.
  • Diámetro de la cabeza de la fresa: Puede variar de muy pequeño (0,5 mm) a más grande, dependiendo de la aplicación.
  • Tamaño de la punta plana: Normalmente se mide en milésimas de pulgada.

Baucor puede fabricar fresas para una amplia gama de aplicaciones de fresado, desde tareas de fresado de uso general hasta la creación de perfiles intrincados y formas 3D complejas.

Las fresas de mango están disponibles en una gran variedad de tipos, como fresas cuadradas para crear esquinas afiladas, fresas de punta esférica para un contorneado suave y fresas de desbaste para una eliminación rápida del material. Adecuadas para materiales como metales, plásticos y materiales compuestos, Baucor puede fabricar fresas de mango en tamaños y configuraciones altamente especializados adaptados a sus requisitos específicos. Póngase en contacto con nosotros para obtener información detallada sobre dimensiones y opciones de personalización que se adapten perfectamente a sus necesidades de fresado.

¿Qué materiales se utilizan para fabricar un cortador de grabado con punta?

Las fresas de grabado con punta parten de una pieza bruta de fresa de grabado estándar. Los materiales más comunes para estas piezas en bruto son:

Carburo:

  • El más popular: Excelente resistencia al desgaste, dureza y resistencia al calor.
  • Ideal para: Grabar metales duros, plásticos y materiales compuestos.
  • Subtipos: Varios grados de carburo con diferentes equilibrios de tenacidad y dureza.
  • Acero de alta velocidad (HSS):
  • Bueno en general: Dureza y tenacidad decentes a un coste inferior que el metal duro.
  • Adecuado para: Materiales más blandos como madera, plásticos y algunos metales más blandos.

Materiales menos comunes y especializados

  • Acero al cobalto: Un tipo de HSS con cobalto añadido para mejorar la resistencia al calor y la dureza, lo que permite su uso en materiales más duros.
  • Diamante policristalino (PCD): Extremadamente duro y resistente al desgaste, se utiliza para grabar materiales muy abrasivos o para una vida útil extremadamente larga de la herramienta. Más caro que otras opciones.

Recubrimientos

Las fresas, independientemente del material de base, suelen recibir recubrimientos para mejorar aún más su rendimiento:

  • Nitruro de titanio (TiN): Recubrimiento de color dorado que mejora la dureza y la lubricidad.
  • Nitruro de titanio y aluminio (TiAlN): Recubrimiento más oscuro con mayor resistencia al calor para el grabado a alta velocidad.
  • Nitruro de aluminio y titanio (AlTiN): Otro recubrimiento de alto rendimiento térmico, a menudo de color violeta.
  • Carbono tipo diamante (DLC): Reduce la fricción y aumenta la resistencia al desgaste, especialmente para materiales más blandos.

Consideraciones importantes

  • Material a grabar: Los materiales más duros a grabar suelen requerir una fresa de metal duro.
  • Vida útil deseada: Para el grabado de grandes volúmenes, el metal duro y los recubrimientos especializados pueden ofrecer importantes ventajas de longevidad.
  • Coste: Las fresas de metal duro y PCD son más caras, mientras que las de HSS son más económicas.

¿Qué recubrimientos mejoran el cortador de grabado con punta?

Recubrimientos comunes:

  • Nitruro de titanio (TiN): Este revestimiento clásico de color dorado es una opción versátil que aumenta la dureza, la resistencia al desgaste y reduce la fricción.
  • Nitruro de titanio y aluminio (TiAlN): Ofrece una excelente resistencia al calor, por lo que es una gran opción para aplicaciones de grabado a alta velocidad o materiales más duros. Este recubrimiento suele tener un color más oscuro y grisáceo.
  • Nitruro de aluminio y titanio (AlTiN): Similar al TiAlN, este revestimiento también destaca en condiciones de alta temperatura y puede ofrecer una resistencia al desgaste ligeramente mejorada. Suele tener un color gris violáceo.

Otros posibles recubrimientos:

  • Carbono tipo diamante (DLC): Aunque es menos común en las fresas de grabado, el DLC proporciona una extrema lubricidad y resistencia al desgaste. Es beneficioso para materiales de grabado más blandos en los que la adherencia es un problema.
  • Nitruro de circonio (ZrN): A veces se utiliza como alternativa al TiN, ofreciendo ventajas de dureza similares.
  • Nitruro de Cromo (CrN): Mejora la resistencia al desgaste y la protección contra la corrosión en algunas aplicaciones.

Notas importantes:

  • No todas las fresas están recubiertas: Algunas fresas, especialmente las de HSS, pueden quedar sin recubrimiento.
  • El grosor del recubrimiento es importante: Las ventajas de rendimiento dependen de la calidad y el grosor del recubrimiento.

Adapte el recubrimiento a la tarea: Considere el material que va a grabar y si necesita principalmente resistencia al desgaste o al calor.

OBTENGA UNA COTIZACIÓN

¿Dónde se utilizan las fresas de grabado con punta?

Industrias y aplicaciones

  • Grabado de precisión:

-Joyería: grabado de diseños intrincados y letras en anillos, colgantes, etc.

-Dispositivos médicos: marcado de componentes pequeños con información crítica.

-Piezas industriales: adición de números de serie, logotipos o marcas de calibración.

  • Fabricación de moldes y matrices: creación de características detalladas y letras en moldes utilizados para la fabricación.
  • Fabricación de PCB: grabado de trazas de circuitos y marcas en placas de circuitos impresos.
  • Fabricación de letreros: grabado de letras y diseños en diversos materiales para letreros.
  • Aplicaciones artísticas: carpintería, metalistería decorativa y artesanías donde los detalles finos son importantes.

Ventajas específicas de Tipped-Off Fresas

  • Creación de ranuras en V: Perfectas para crear ranuras limpias y planas en forma de V con fines decorativos o funcionales.
  • Durabilidad: El diseño con punta redondeada hace que la fresa sea menos propensa a romperse, algo importante cuando se trabaja con materiales duros o en trabajos finos y detallados.
  • Control: La punta ligeramente plana ofrece cierta estabilidad adicional durante las tareas de grabado de precisión.

Dónde las encontrará usadas:

  • Máquinas CNC: para grabados automatizados de alta precisión.
  • Herramientas rotativas (como una Dremel): para grabados a menor escala y un mayor control manual.
  • Máquinas de grabado especializadas: se utilizan en industrias como la joyería y la rotulación.

¿Qué industrias utilizan el cortador de grabado con punta?

Industrias primarias

  • Fabricación de joyas: Las fresas de punta son esenciales para grabar diseños intrincados, letras y crear ranuras en V perfectas en anillos, colgantes, pulseras y otras piezas de joyería.
  • Mecanizado y fabricación de precisión: Estas fresas se utilizan para marcar números de serie, logotipos, marcas de calibración y otra información esencial en piezas mecanizadas de precisión para diversas aplicaciones industriales.
  • Fabricación de moldes y matrices: Las cortadoras de punta crean letras, diseños y características detalladas en moldes utilizados para fabricar piezas de plástico, metal y materiales compuestos.
  • Fabricación de dispositivos médicos: Para el grabado preciso de códigos de identificación, marcas y otra información crítica en pequeños componentes y dispositivos médicos.

Otras industrias

  • Fabricación de rótulos: Grabado de letras, logotipos y diseños detallados en diversos materiales de señalización (acrílico, madera, metal).
  • Fabricación de placas de circuito impreso (PCB): Grabado de trazos y marcas de circuitos finos en placas de circuito impreso.
  • Aplicaciones artísticas y artesanales: Utilizadas por carpinteros, metalistas y artesanos para grabados detallados en los que la precisión y la durabilidad son importantes.

Razones clave para su uso en estas industrias

  • Precisión: El diseño con punta permite un trabajo de grabado muy fino y controlado.
  • Durabilidad: Crítica en industrias donde los materiales duros son comunes y la rotura de la herramienta es costosa.
  • Ranuras en V limpias: Esenciales tanto para fines funcionales como estéticos en muchos componentes fabricados.

¿Qué máquinas utilizan una fresa de grabado con punta?

Tipos principales

Máquinas CNC:

  • Fresadoras CNC: Ofrecen precisión, automatización y potencia para grabar una amplia gama de materiales.
  • Máquinas de grabado CNC más pequeñas: Diseñadas específicamente para tareas de grabado en piezas más pequeñas.

Herramientas rotativas:

Herramientas tipo Dremel: Herramientas manuales versátiles en las que las fresas con punta ofrecen un control más fino para proyectos de grabado o tallado.

Herramientas rotativas de eje flexible: Ofrecen mayor alcance y flexibilidad para grabar formas incómodas o piezas de trabajo más grandes.

  • Máquinas de grabado especializadas: Utilizadas en industrias centradas en tareas de grabado, como:
  • Máquinas de grabado para joyería
  • Máquinas de grabado para rotulación

Factores que afectan a la elección de la máquina

  • El material: Los materiales más duros suelen requerir una máquina CNC potente. Los materiales más blandos pueden grabarse con herramientas rotativas.
  • Requisitos de precisión: Los trabajos de alta precisión suelen requerir una configuración CNC por su exactitud y repetibilidad.
  • Volumen de producción: El grabado de grandes volúmenes suele requerir una máquina CNC por su velocidad y automatización.
  • Presupuesto: Las máquinas CNC suponen una mayor inversión, mientras que las herramientas rotativas ofrecen un punto de entrada asequible.

Nota importante: Independientemente de la máquina, la fresa de grabado con punta suele montarse en un portaherramientas o pinza diseñado específicamente para la máquina.

¿Qué soporte de diseño e ingeniería proporciona Baucor para el cortador de grabado con punta?

Asesoramiento y experiencia técnica

Orientación para la selección de materiales: Asistencia a los clientes en la elección del material de corte óptimo (metal duro, HSS, recubrimientos) en función de los materiales que vayan a grabar, la vida útil deseada de la herramienta y el presupuesto.

Diseño específico de la aplicación: Colaboración con los clientes para diseñar o personalizar fresas de punta para aplicaciones únicas, teniendo en cuenta factores como:

  • Requisitos de ángulo y profundidad de la ranura en V
  • Dureza del material de grabado
  • Velocidad de grabado y niveles de precisión deseados

Resolución de problemas: Proporcionar análisis y soluciones expertas para problemas como el desgaste prematuro de la herramienta, la mala calidad del grabado o la rotura.

Software y simulación

  • Optimización de la trayectoria de la herramienta: Herramientas de software o recomendaciones para ayudar a los clientes a optimizar las trayectorias de herramientas CNC para fresas de punta, maximizando la eficiencia y el acabado superficial.
  • Modelado predictivo: Posibilidad de ofrecer software de simulación para modelar el desgaste y el rendimiento de la herramienta en diferentes condiciones de corte. Esto ayuda a optimizar el uso y predecir la vida útil de la herramienta.

Investigación y desarrollo

  • Nuevos materiales y recubrimientos: Invertir en investigación para desarrollar nuevos materiales de corte o recubrimientos con características de rendimiento superiores para aplicaciones de grabado exigentes.
  • Innovación de procesos: Asociación con clientes o instituciones de investigación para explorar técnicas y procesos de grabado avanzados que utilicen fresas de punta.

Formación y recursos

  • Guías técnicas y libros blancos: Publicación de documentación detallada sobre la selección de fresas de punta redondeada, las mejores prácticas y estudios de casos de diferentes sectores.
  • Seminarios web y formación: Ofrecer sesiones de formación en línea o presenciales para instruir a los clientes sobre el uso y mantenimiento óptimos de las fresas de punta.

Consideraciones importantes

  • El alcance de la asistencia variará probablemente en función del tamaño del cliente y la complejidad del proyecto.
  • Algunos servicios de asistencia podrían ofrecerse como opciones premium o en colaboración con fabricantes de máquinas herramienta.

SOPORTE DE INGENIERÍA INIGUALABLE

Su solución, su escala

Ya sea que necesite un solo prototipo o una producción a gran escala, los ingenieros de BAUCOR están listos para colaborar con usted. Contáctenos para analizar cómo podemos darle vida a su concepto.

Soluciones a medida para los clientes de BAUCOR

BAUCOR se especializa en brindar soluciones de fabricación e ingeniería únicas diseñadas para satisfacer las necesidades específicas de cada cliente. Nuestra experiencia abarca una amplia gama de industrias y aplicaciones.

¿Cuáles son las guías de diseño del cortador de grabado con punta?

Parámetros geométricos del núcleo

Diámetro del mango: Comúnmente 1/8" (3mm) o 1/4" (6mm), elegido para ajustarse a las capacidades del portaherramientas de la máquina.

Longitud total: Afecta a la rigidez de la herramienta y a su alcance en la pieza de trabajo.

Diámetro del cabezal de corte: Determina la anchura máxima de la línea de grabado. Varía en función de la aplicación.

  • Ángulo de corte: El ángulo de la sección cónica de la fresa influye en la formación de virutas y en la forma de las ranuras en V. Los ángulos más comunes son 60, 90 y 90º. Los ángulos más comunes son 60, 90 y 120 grados.
  • Diámetro plano de la punta: Un parámetro crítico. Este pequeño plano oscila entre milésimas de pulgada y tamaños más grandes para ranuras de fondo plano más anchas.

Selección de materiales

  • Material base: El carburo es el más común por su durabilidad y resistencia al desgaste, con HSS disponible como una opción más económica.
  • Recubrimientos: TiN, TiAlN, AlTiN y otros mejoran en gran medida la vida útil y el rendimiento de la herramienta (para más detalles, consulte las preguntas anteriores sobre recubrimientos).

Consideraciones de diseño para aplicaciones específicas

  • Dureza del material a grabar: Los materiales más duros requieren fresas de metal duro y recubrimientos más resistentes al desgaste.
  • Forma deseada de la ranura en V: El diámetro plano de la punta y el ángulo de la fresa determinan directamente la forma de la ranura en V.
  • Requisitos de precisión: Los trabajos de alta precisión pueden requerir tolerancias más estrictas en la geometría de la punta plana y en las dimensiones totales de la fresa.

Notas importantes

  • No existe una norma universal: No existen normas fijas para todos los diseños de fresas con punta. Los fabricantes tienen cierta flexibilidad en sus geometrías específicas.
  • Personalización: Muchos fabricantes de herramientas de renombre ofrecen fresas de punta adaptadas a las necesidades específicas de cada aplicación.
