Creación de agujeros de fondo plano con brocas avellanadoras

BAUCOR: DISEÑADO PARA LA PRECISIÓN.

CADA BROCA OFRECE RESULTADOS IMPECABLES.

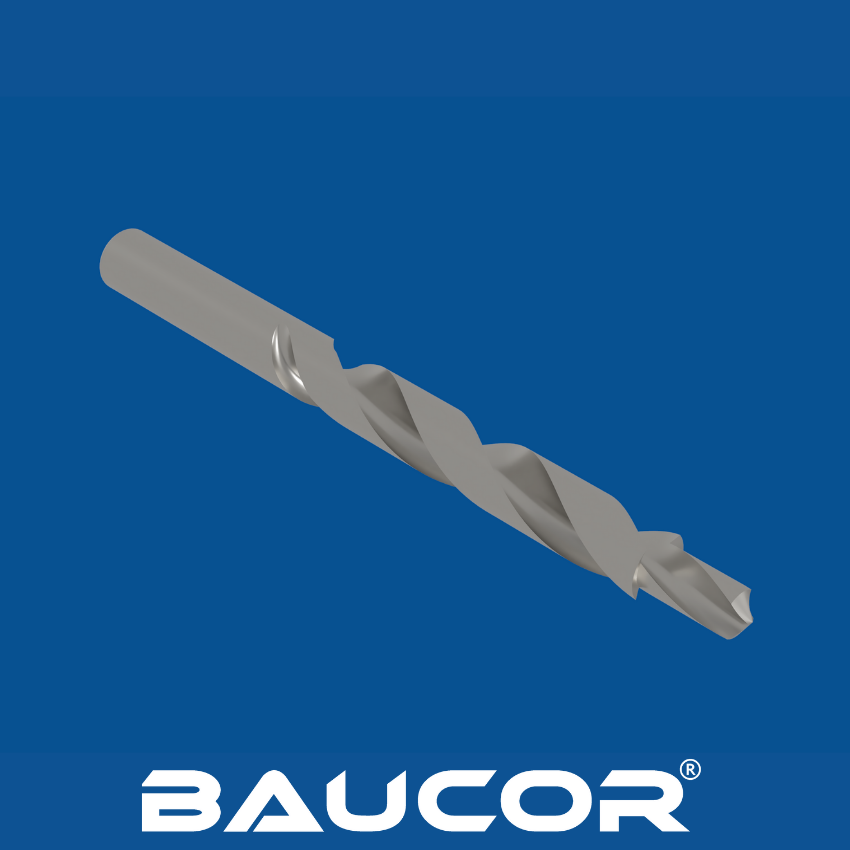

¿Qué es una broca avellanadora? ¿Cómo funciona?

¿Qué es una broca avellanadora?

Una broca de avellanar es una herramienta especializada diseñada para crear una ampliación cilíndrica de fondo plano en la parte superior de un orificio previamente perforado. Esta ampliación, denominada avellanado, tiene varias finalidades:

  • Empotrar cabezas de tornillos: Acomoda la cabeza de un elemento de fijación (como un perno o un tornillo de cabeza hueca) para que quede a ras o por debajo de la superficie de la pieza de trabajo.
  • Alojamiento de herrajes: Crea un hueco para tapones, arandelas, cojinetes u otros componentes.
  • Refrentado de precisión: Proporciona una superficie plana y perpendicular alrededor de un orificio para mejorar la estabilidad y el sellado.

Funcionamiento de las brocas avellanadoras

  1. Agujero piloto: En primer lugar, se taladra un orificio piloto del diámetro adecuado para el vástago de la fijación (la parte no roscada).
  2. Avellanado: La broca avellanadora se utiliza para agrandar la parte superior del agujero piloto hasta un diámetro y profundidad específicos. La sección de corte más grande de la broca de avellanado crea el rebaje de fondo plano.
  3. Inserción del elemento de fijación: El elemento de fijación se inserta en el orificio y se aprieta hasta que su cabeza se asienta a ras o empotrada dentro del avellanado.

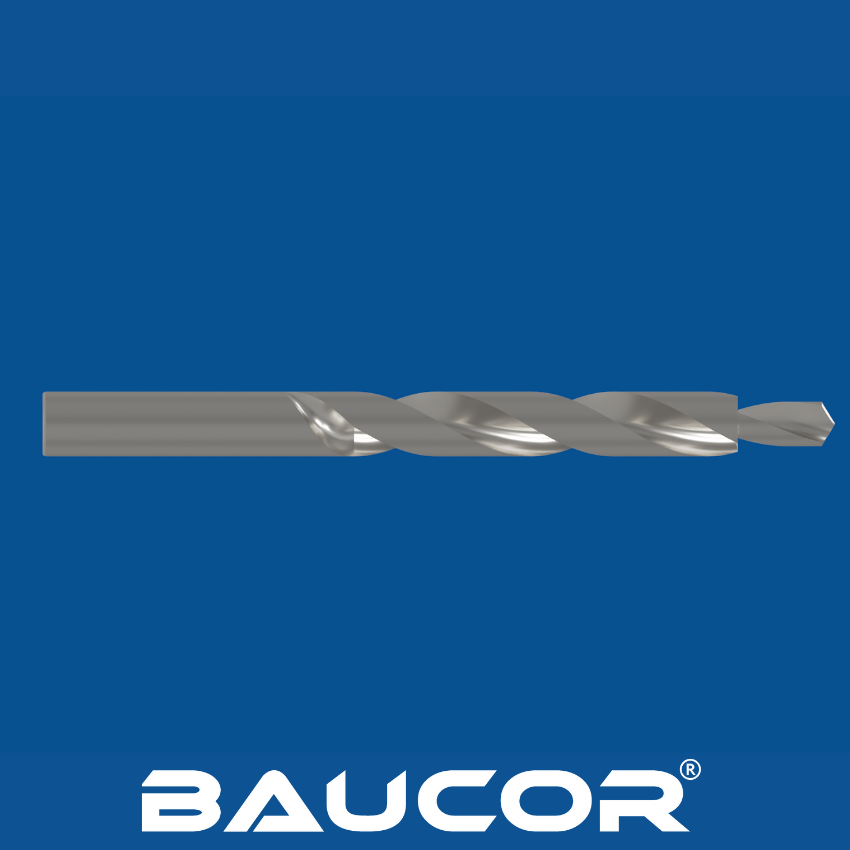

Componentes clave de una broca avellanadora

  • Piloto: Sección de menor diámetro que encaja en el orificio piloto pretaladrado y guía la broca.
  • Filo(s) de corte: Las grandes aristas cortantes de la parte superior de la broca eliminan el material para crear el avellanado.
  • Mango: La parte que encaja en el portabrocas de la broca.

¿Cómo se fabrican las brocas avellanadoras?

Materias primas

  • Las brocas para avellanar suelen fabricarse con acero rápido (HSS), acero rápido al cobalto (HSS-Co) o metal duro para ofrecer una excepcional resistencia al desgaste.

Pasos clave de fabricación

  • Formación de la pieza bruta: El proceso comienza con una varilla del material elegido. A esta varilla se le da la forma básica de la broca, incluyendo la sección piloto y la parte más ancha del avellanador.
  • Estriado: Se cortan canales en espiral en el cuerpo de la broca. Estas ranuras son esenciales para una evacuación eficaz de la viruta durante la operación de avellanado.

  • Formación del filo de corte: Los filos de corte de la sección de avellanado se rectifican cuidadosamente para conseguir el diámetro y el filo deseados.
  • Formación del piloto: La sección piloto se rectifica con el diámetro preciso necesario para adaptarse a los tamaños estándar de vástagos de tornillos.
  • Formación del vástago: El vástago se forma para adaptarse a los portabrocas estándar (redondo, hexagonal, etc.).
  • Tratamiento térmico (si procede): La broca puede someterse a un tratamiento térmico para aumentar su dureza y durabilidad, especialmente en el caso de las brocas basadas en HSS.
  • Afilado: Un proceso final de afilado asegura que los filos de corte estén afilados como cuchillas para un corte limpio y eficiente.
  • Recubrimiento (opcional): Algunas brocas avellanadoras pueden recibir un recubrimiento (como los mencionados anteriormente) para mejorar su rendimiento y longevidad.

Consideraciones sobre la fabricación

  • Tolerancias de precisión: Las brocas avellanadoras deben fabricarse con dimensiones precisas para garantizar tamaños y profundidades de agujero exactos.
  • Afilado: Los bordes de corte afilados son cruciales para obtener avellanados limpios y reducir las astillas en la madera.
  • Precisión del piloto: La sección piloto debe tener el tamaño correcto para un ajuste adecuado con el vástago del tornillo.

SOLICITAR PRESUPUESTO

¿En qué tamaños fabrica Baucor las brocas avellanadoras?

Baucor ofrece una amplia selección de brocas avellanadoras para satisfacer sus necesidades. A continuación le mostramos algunos de los rangos de tamaños más comunes que encontrará:

Diámetros de agujeros piloto:

  • Pequeño: A partir de 1/8" para adaptarse a fijaciones más pequeñas.
  • Estándar: Los tamaños más comunes son 1/4", 5/16", 3/8" y 1/2" para los tamaños de vástago de tornillos y pernos más comunes.
  • Grandes: Los tamaños pueden llegar hasta 1" o más para aplicaciones industriales y pernos especiales.

Diámetros de avellanado:

  • Coincidencia con las cabezas de los tornillos: Los diámetros de avellanado a menudo se dimensionan para que coincidan con los tamaños de cabeza de tornillo o perno estándar para un ajuste enrasado.
  • Gama: Encontrará diámetros de avellanado para todo tipo de tornillos, desde tornillos del nº 4 hasta grandes pernos industriales.

Profundidades de avellanado:

  • Poco profundas: Para crear un rebaje lo suficientemente profundo como para asentar la cabeza del tornillo.
  • Profundo: Para alojar arandelas, cojinetes u ocultar una parte mayor del tornillo.

Tamaños especiales

Baucor puede fabricar para usted brocas que van desde tamaños muy pequeños, como 0,05 mm, hasta tamaños grandes, de hasta 180 mm, adaptándose a un amplio espectro de requisitos de taladrado.

Póngase en contacto con nosotros para conocer las dimensiones adecuadas. Baucor puede fabricar brocas en los tamaños más especializados adaptados a sus necesidades.

¿Qué materiales se utilizan para fabricar brocas avellanadoras?

Materiales para brocas avellanadoras: La herramienta adecuada para cada trabajo - Baucor

Materiales del núcleo

  • Acero de alta velocidad (HSS): El material más común para las brocas avellanadoras. El HSS ofrece un buen equilibrio entre dureza, tenacidad y asequibilidad, lo que lo hace adecuado para la mayoría de las aplicaciones.
  • Acero rápido al cobalto (HSS-Co): Utilizado para brocas avellanadoras de alta calidad, proporciona mayor dureza, resistencia al desgaste y tolerancia al calor en comparación con el HSS estándar. Ideal para trabajos pesados y materiales más duros.
  • Carburo sólido: Ofrece una excepcional resistencia al desgaste y mantiene el filo durante periodos prolongados. Se utiliza principalmente en entornos industriales de alta producción debido a su mayor coste.

Materiales menos comunes o especializados

  • Metal duro: Algunas brocas de avellanar, especialmente para uso industrial de gran diámetro, pueden tener filos de corte con punta de carburo. Esto combina la resistencia al desgaste del carburo con la dureza de un cuerpo de acero.

Materiales raros o teóricos

  • Aceros para herramientas: Aunque algunos tipos de acero para herramientas podrían ofrecer más dureza que el HSS, su coste, dificultad de mecanizado y posible fragilidad los hacen menos prácticos para la mayoría de las brocas de avellanar.

Cerámica: Extremadamente dura, pero también increíblemente quebradiza. Las fuerzas que intervienen en el avellanado hacen que la cerámica no sea adecuada.

¿Qué revestimientos mejoran las brocas avellanadoras?

Recubrimientos comunes

  • Óxido negro: Recubrimiento básico que proporciona cierta resistencia a la corrosión y mejora la lubricidad. Se encuentra en brocas avellanadoras de bajo coste.
  • Nitruro de titanio (TiN): Recubrimiento de color dorado que aumenta la dureza de la superficie, reduce la fricción y prolonga la vida útil de la broca.
  • Nitruro de titanio y aluminio (TiAlN): Un recubrimiento más oscuro, que ofrece aún mayor dureza y resistencia al calor que el TiN. Proporciona una vida útil más larga en aplicaciones exigentes.

Recubrimientos especializados menos comunes

  • Carbonitruro de titanio (TiCN): Recubrimiento versátil con excelente dureza y resistencia al desgaste. Suele ser de color azul grisáceo.
  • Nitruro de cromo (CrN): Proporciona una resistencia superior a la corrosión y una buena protección contra el desgaste.
  • Carbono tipo diamante (DLC): Extremadamente duro y resistente al desgaste. Se utiliza principalmente en herramientas especiales de gama alta debido a su coste.

Elección del recubrimiento adecuado

  • Dureza del material: Adapte el recubrimiento a los tipos de material que va a avellanar. Los recubrimientos más duros ofrecen ventajas al trabajar con maderas duras o metales.
  • Frecuencia de uso: Si utiliza las brocas para avellanar de forma profesional, los recubrimientos de alta calidad pueden prolongar considerablemente la vida útil de la herramienta.
  • Presupuesto: Los recubrimientos añaden costes. Considere si los beneficios potenciales justifican el aumento de precio para sus necesidades.

La importancia de la calidad y el diseño

Recuerde que un revestimiento de alta calidad no puede compensar una broca mal fabricada. Priorice siempre una broca de alta calidad con tolerancias precisas y bordes de corte afilados.

SOLICITAR PRESUPUESTO

¿Dónde se utilizan las brocas avellanadoras?

Áreas principales de uso

  • Carpintería y ebanistería: Esencial para crear superficies limpias y enrasadas para cabezas de tornillos y pernos. Esto oculta los tornillos y mejora la estética.
  • Metalurgia: Se utiliza para taladrar agujeros en metales para permitir que las fijaciones de cabeza plana queden a ras o por debajo de la superficie.
  • Mecanizado y fabricación: Se emplean en industrias en las que se requieren fijaciones enrasadas por razones de funcionalidad, seguridad o aspecto limpio y acabado de diversos productos.
  • Bricolaje y mejoras para el hogar: Popular entre los entusiastas del bricolaje y los propietarios de viviendas para una amplia variedad de proyectos que requieren un aspecto profesional y pulido.

Ejemplos concretos

  • Montaje de muebles: Taladrado de agujeros de tornillos para conseguir un acabado liso y evitar enganches o arañazos.
  • Ebanistería: Creación de superficies enrasadas para bisagras, guías de cajones y otros herrajes.
  • Entarimado: Taladrado de orificios para tornillos con el fin de evitar astillamientos, reducir el riesgo de tropiezos y crear un aspecto limpio y uniforme.
  • Automoción y aeroespacial (limitado): Puede tener aplicaciones especializadas en la reparación de paneles de carrocería o el montaje de componentes en los que se necesitan fijaciones enrasadas.
  • Fabricación: Creación de rebajes para cojinetes, arandelas, tapones u otros componentes dentro de conjuntos.

Por qué son ideales las brocas avellanadoras

  • Estética: Proporcionan un aspecto limpio y profesional cuando se ocultan elementos de fijación.
  • Seguridad: Elimina el riesgo de que las cabezas de tornillo sobresalientes causen arañazos, enganches o lesiones.
  • Funcionalidad: En algunas aplicaciones de fabricación, las fijaciones enrasadas o empotradas son esenciales para un funcionamiento suave, tolerancias estrechas o para cumplir las especificaciones de diseño.

Which industries use Counterbore Drills?

Industrias primarias

  • Carpintería: Indispensable en varios sectores de la carpintería, desde la construcción de muebles hasta la ebanistería personalizada y la carpintería de acabado.
  • Industria manufacturera: Empleados en industrias donde se requieren fijaciones enrasadas por funcionalidad, seguridad o un aspecto limpio y acabado en diversos productos.
  • Construcción: Utilizado por contratistas generales, carpinteros y constructores de cubiertas para crear superficies enrasadas para tornillos, mejorando la estética y evitando posibles enganches.

Industrias adicionales con un uso notable

  • Bricolaje y mejoras del hogar: Popular entre los entusiastas del bricolaje y los propietarios de viviendas para proyectos que requieren un aspecto profesional y pulido.
  • Metalurgia: Se utiliza para avellanar agujeros en metales como aluminio, latón y algunas aplicaciones de chapa metálica en las que se necesitan fijaciones enrasadas.
  • Automoción y aeroespacial (limitado): Puede tener aplicaciones especializadas en la reparación de paneles de carrocería o el ensamblaje de componentes en los que las fijaciones enrasadas contribuyen a la aerodinámica o la seguridad.
  • Construcción naval y reparación marina: Se utilizan para avellanar fijaciones en la construcción y reparación de embarcaciones para crear superficies lisas y minimizar posibles puntos de enganche.

Por qué las brocas avellanadoras son populares en todas las industrias

  • Acabado profesional: Crean un aspecto limpio y sin juntas donde se ocultan las fijaciones, mejorando la calidad y el atractivo general del producto final.
  • Seguridad: Eliminan las cabezas de tornillo que sobresalen, reduciendo el riesgo de enganches, arañazos y lesiones.

Funcionalidad: En muchas aplicaciones, las fijaciones enrasadas o empotradas son esenciales para un funcionamiento suave, tolerancias estrechas o para cumplir requisitos de diseño específicos.

¿Qué máquinas utilizan brocas avellanadoras?

Máquinas primarias

  • Taladradoras: La elección ideal para brocas de avellanado. Las prensas taladradoras ofrecen un control preciso, perforación perpendicular y topes de profundidad ajustables perfectos para crear avellanados consistentes.
  • Taladros manuales (con o sin cable): Pueden utilizarse con brocas de avellanar, especialmente para proyectos más pequeños o cuando la portabilidad es una prioridad. Elija un taladro potente y mantenga un agarre firme y constante para obtener los mejores resultados.

Consideraciones importantes

  • Tamaño del portabrocas: Asegúrese de que el portabrocas de su taladro puede alojar el tamaño del vástago de la broca avellanadora.
  • Potencia y control: Adapte la potencia del taladro al tamaño de la broca y al material que vaya a taladrar. Las brocas más grandes y las maderas duras requieren taladros más potentes.
  • Control de velocidad: Utilice velocidades de taladrado adecuadas al material y a la broca para evitar sobrecalentamientos o daños.

La seguridad ante todo

  • Asegure la pieza de trabajo: Sujetar la pieza de trabajo es especialmente importante cuando se utilizan brocas avellanadoras en un taladro de columna. Esto evita que el material gire o se desplace.
  • Velocidad de taladrado: Siga las velocidades recomendadas para la broca de avellanar y el material para evitar el sobrecalentamiento y garantizar un corte limpio.

¿Qué soporte de diseño e ingeniería proporciona Baucor para las perforadoras avellanadoras?

Éxito de las brocas avellanadoras: La experiencia y el apoyo de Baucor

Aunque Baucor fabrica brocas avellanadoras, proporcionamos un valioso soporte de diseño e ingeniería de las siguientes maneras:

Guía de selección

  • Correspondencia de materiales: Le asesoramos en la elección del material adecuado para la broca de avellanar (HSS, HSS de cobalto, con punta de carburo) para los materiales específicos con los que va a trabajar.
  • Tamaño y diseño: Le ayudamos a seleccionar los diámetros de broca (piloto y avellanador), la profundidad y el estilo de mango óptimos para su proyecto y equipo de perforación.
  • Recubrimientos: Podemos analizar las posibles ventajas de las brocas de avellanado revestidas si se adaptan a sus aplicaciones específicas.

Mejores prácticas y técnicas

  • Técnicas de perforación: Proporcionamos orientación sobre las velocidades de perforación adecuadas, métodos para el inicio preciso de los agujeros y consejos sobre la limpieza de virutas con brocas avellanadoras.
  • Consideraciones de seguridad: Nuestro equipo hace hincapié en las prácticas seguras al utilizar brocas avellanadoras, especialmente con taladros potentes.

Asistencia técnica

  • Solución de problemas: Si se encuentra con problemas, podemos ofrecerle asesoramiento o sugerirle diferentes diseños que se adapten mejor a su aplicación.

Asociaciones y comentarios

  • Opiniones de clientes: Transmitimos a nuestros proveedores los comentarios de los clientes sobre el rendimiento de las brocas avellanadoras, lo que impulsa la mejora continua de estas herramientas.
  • Consultas de diseño: Si está diseñando un producto que requiere agujeros avellanados, podemos asesorarle sobre las especificaciones para garantizar la facilidad de creación y el ajuste a ras de los elementos de fijación.

ASISTENCIA TÉCNICA INIGUALABLE

Su solución, su balanza

Tanto si necesita un único prototipo como una producción a gran escala, los ingenieros de BAUCOR están dispuestos a colaborar con usted. Póngase en contacto con nosotros para hablar de cómo podemos dar vida a su concepto.

Soluciones a medida para los clientes de BAUCOR

BAUCOR se especializa en ofrecer soluciones únicas de fabricación e ingeniería diseñadas para satisfacer las necesidades específicas de cada cliente. Nuestra experiencia abarca una amplia gama de industrias y aplicaciones.

¿Cuáles son las guías de diseño de las brocas avellanadoras?

Elementos clave del diseño

Diámetro del orificio piloto:

  • Tamaño: Debe tener el tamaño correcto para que coincida con el vástago del tornillo que va a utilizar, garantizando un ajuste perfecto.

Diámetro del avellanado:

  • Tamaño de la cabeza: A menudo se diseñan para que coincidan con los diámetros estándar de las cabezas de los tornillos o pernos para un ajuste enrasado.
  • Personalización: Hay disponibles varios diámetros para adaptarse a diferentes tamaños de herrajes o crear rebajes personalizados.

Profundidad de avellanado:

  • Poco profundo vs. Profundo: Los avellanados menos profundos alojan sólo la cabeza del tornillo, mientras que los más profundos pueden ocultar más parte del tornillo o alojar componentes adicionales.

Canales

Número: Afecta a la rapidez con la que se eliminan las virutas. Un mayor número de canales puede mejorar la evacuación de virutas, pero puede debilitar ligeramente la broca.

Diseño: La forma de los canales influye en la expulsión de la viruta y en la suavidad del corte.

  • Mango
  • Tipo de mango: Hay disponibles mangos redondos, hexagonales y de cambio rápido, cada uno con portabrocas específicos compatibles.
  • Tamaño: Debe coincidir con la capacidad del portabrocas.

Compromisos de diseño

  • Resistencia frente a filo: Los materiales más duros (como el carburo) mantienen el filo durante más tiempo, pero son más quebradizos y pueden ser más difíciles de reafilar cuando se desafilan.
  • Velocidad frente a limpieza: Los filos agresivos eliminan las virutas más rápidamente, pero pueden dejar superficies más rugosas en el avellanado.
  • Precisión vs. Dureza del material: Los filos más afilados cortan más limpio pero pueden ser más propensos a astillarse en maderas o metales muy duros.

Elección del diseño adecuado a sus necesidades

  • Dureza del material: Adapte el material de la broca de avellanar y el filo de corte a los materiales con los que va a trabajar.
  • Acabado deseado: Dé prioridad a las brocas diseñadas para cortes más limpios (más canales, bordes más afilados) si necesita una superficie de avellanado excepcionalmente lisa.
  • Frecuencia de uso: invierta en materiales y recubrimientos de primera calidad para un uso profesional intensivo que garantice la longevidad.
