¿Qué tipo de herramientas de corte CNC utilizamos en el mecanizado CNC?

Tipos de herramientas de corte CNC utilizadas en el proceso de mecanizado

Si se dedica al mundo de la fabricación, la ingeniería o simplemente aprecia la magia de la precisión, probablemente haya oído hablar del mecanizado CNC. Es la columna vertebral de la producción moderna, capaz de producir piezas increíblemente complejas y precisas a una velocidad vertiginosa. Pero, ¿qué hace que estas increíbles máquinas funcionen o, mejor dicho, corten? Todo se reduce a los héroes anónimos: las Herramientas de corte CNC.

El maestro de la eliminación de material: Herramientas de corte CNC

En esencia, el mecanizado CNC (control numérico por ordenador) consiste en retirar material de una pieza de trabajo para crear la forma deseada. Este proceso sustractivo se lleva a cabo mediante varias herramientas de corte, cada una con geometrías, materiales y recubrimientos únicos, diseñadas para sobresalir en diferentes operaciones y sobre diferentes materiales. La selección de la herramienta adecuada es primordial para lograr un rendimiento, una vida útil y un acabado superficial óptimos. Utilizar la herramienta equivocada es como intentar cortar un filete con un cuchillo de mantequilla: técnicamente posible, pero muy ineficaz y frustrante.

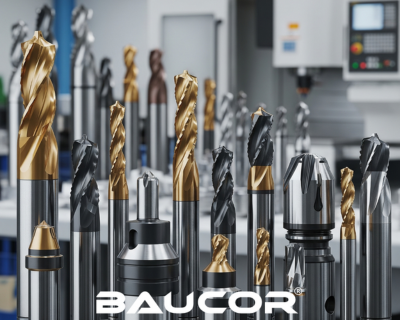

Los caballos de batalla del taller: Herramientas de corte CNC comunes

Exploremos algunas de las herramientas de corte CNC más utilizadas que encontrará en un centro de mecanizado moderno:

1. 1. Fresas de mango: Las versátiles todoterreno

Si hay una herramienta que probablemente esté en el arsenal de toda fresadora CNC, es la fresa de mango. Son herramientas de corte cilíndricas cilíndricas con filos de corte tanto en el extremo como en los lados, lo que las hace increíblemente versátiles. Pueden moverse axialmente (penetración) y radialmente (fresado lateral) para eliminar material. Piense en ellas como en la navaja suiza del fresado.

Tipos de fresas de mango:

• Fresas planas (cuadradas): Tienen un fondo plano y esquinas afiladas, lo que las hace ideales para crear superficies planas, hombros cuadrados, ranuras y cavidades. Son ideales para el fresado general.

• Fresas de punta esférica: Con una punta de corte semiesférica, son perfectas para contornear en 3D, esculpir y crear superficies lisas y curvas. Son esenciales para la fabricación de moldes, componentes aeroespacialesy diseños artísticos. Si está haciendo algo orgánico o fluido, ésta es su herramienta.

• Fresas de radio angular (Bull Nose End Mills): Son como las fresas planas pero con un pequeño radio en las esquinas. Este diseño ayuda a reforzar la herramienta, reducir el astillado y mejorar el acabado superficial, especialmente en operaciones de semiacabado. Es lo mejor de ambos mundos: resistencia y un acabado más suave.

• Fresas de desbaste (corrugadas/serradas): Tienen filos ondulados o dentados diseñados para eliminar grandes volúmenes de material rápidamente. Dejan un acabado más áspero pero son increíblemente eficientes para la eliminación inicial de material, a menudo llamado "desbaste". Son las bravas musculosas de la familia de las fresas de mango.

• Fresas cónicas: Como su nombre indica, tienen un filo de corte que se estrecha a lo largo de su longitud. Se utilizan para crear paredes inclinadas, chaflanes y para mecanizar cavidades profundas con ángulos de desmoldeo.

Usos en mecanizado CNC:

Las fresas de mango se utilizan para una amplia gama de operaciones, incluyendo:

• Perfilado y contorneado de características externas e internas.

• Creación de ranuras y cavidades de diversas formas y profundidades.

• Taladrado (fresado por inmersión) y rampado (entrada en ángulo en el material).

• Refrentado de superficies más pequeñas.

2. Fresas de refrentar: Las niveladoras de superficies

Cuando se necesita crear una superficie grande, plana y lisa, la fresa de refrentar entra en escena. A diferencia de las fresas de mango, que cortan con su periferia y su extremo, las fresas de refrentar cortan principalmente con su cara, que se coloca perpendicular a la superficie de la pieza. Suelen disponer de varias plaquitas de metal duro intercambiables, lo que permite obtener altas velocidades de arranque de material y excelentes acabados superficiales.

Características y usos clave:

• Múltiples plaquitas: Las fresadoras frontales suelen incorporar varias plaquitas de corte (a menudo de metal duro) sujetas a un cuerpo de herramienta rígido. Cuando una plaquita se desgasta, puede ser indexada (girada a un nuevo filo) o sustituida, alargando la vida de la herramienta y reduciendo costes.

• Alta velocidad de arranque de material: Con múltiples filos de corte que engranan el material simultáneamente, fresas frontales son increíblemente eficientes para eliminar rápidamente grandes cantidades de material de amplias superficies.

• Acabado superficial superior: Debido a su diseño y a la amplia participación de los filos de corte, las fresadoras frontales pueden producir superficies muy planas y lisas, a menudo adecuadas para piezas acabadas o como paso preparatorio para operaciones de precisión posteriores.

• Rigidez: Las fresadoras frontales están diseñadas para ser muy rígidas, minimizando la vibración y las vibraciones durante el corte pesado.

Usos en el mecanizado CNC:

Las fresadoras frontales se utilizan principalmente para:

• Aplanar y escuadrar grandes superficies en piezas de trabajo.

• Preparar superficies para operaciones de mecanizado posteriores (por ejemplo, taladrado, roscado o fresado fino).

• Conseguir dimensiones y paralelismo precisos en componentes grandes.

3. Brocas: Las perforadoras

Aunque aparentemente básicas, las brocas de herramientas de mecanizado CNC son altamente especializadas. Están diseñadas para crear orificios cilíndricos en una pieza de trabajo. Las operaciones de taladrado CNC exigen precisión, y hay varios tipos de brocas que se adaptan a las distintas necesidades de taladrado.

Tipos de brocas:

• Brocas helicoidales: El tipo más común, utilizado para la perforación de agujeros de uso general.

• Brocas de puntear: Se utilizan para crear una hendidura cónica, proporcionando un punto de partida preciso para las operaciones de perforación posteriores, evitando que la broca principal "camine".

• Brocas eyectoras: Diseñadas para taladrar agujeros profundos, evacuando eficazmente las virutas.

• Brocas centrales: Utilizadas para crear un agujero central para operaciones de torneado en un torno.

El mundo de los materiales: ¿De qué están hechas estas herramientas?

El rendimiento de herramientas de corte CNC está fuertemente influenciado por el material del que están hechas. Los materiales más comunes son

• Acero de alta velocidad (HSS): Una elección económica, buena para el mecanizado de uso general de materiales más blandos.

• Carburo (carburo de tungsteno):El material dominante para herramientas de alto rendimiento. Es mucho más duro y resistente al calor que el HSS, lo que permite mayores velocidades de corte y una mayor vida útil de la herramienta, especialmente con aleaciones exóticas y aceros endurecidos.

• Cerámica: Extremadamente duras y resistentes al calor, ideales para el mecanizado a alta velocidad de fundición y aceros templados.

• Nitruro de boro cúbico (CBN): El segundo en dureza después del diamante, perfecto para el mecanizado de materiales férricos muy duros.

• Diamante policristalino (PCD): El material más duro para herramientas, utilizado para el mecanizado de materiales no férricos muy abrasivos, como aluminio, grafito y materiales compuestos.

Además del material base, se aplican diversos recubrimientos (como TiN, TiAlN, AlCrN) a las herramientas para mejorar su dureza, lubricidad, resistencia al desgaste y resistencia al calor, prolongando aún más su vida útil y mejorando su rendimiento.
